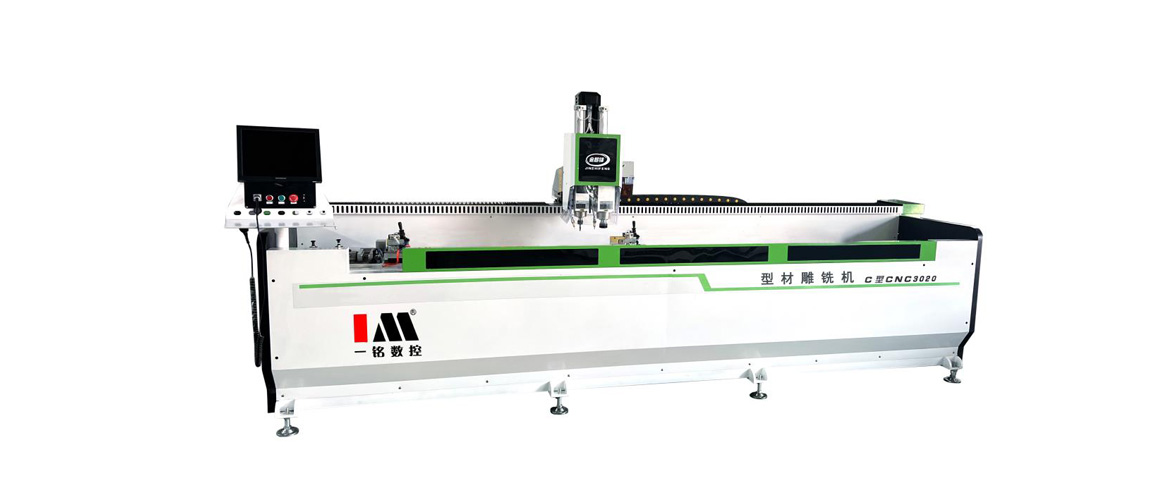

YM-型材雕铣机（C 款）
功能特征
NO. | 性能指标 | 性能指标 | 参数 |
1 | 行程 | X 行程 | 3000mm |
|
| Y 行程 | 200mm |
|
| Z 行程 | 200mm |
2 | 外形尺寸 |
| 4000*1500*2000mm |
3 | 精度 | 加工精度 | 0.1mm |
|
| 重复定位精度 | 0.1mm |
4 | 结构 | 台面结构 | 高强铝型材 |
|
| X、Y、Z 结构 | Y/Z 丝杠、 X 齿条 |
5 | 速度 | 最大空行速度 | 100000mm/min |
|
| 最大工作速度 | 30000mm/min |
6 | 主轴功率 | T1 | 6.0KW |
|
| T2 | 2.2KW |
7 | 运行模式 |
| 伺服 |
8 | 工作电压 |
| AC380V/50Hz |
9 | 运行指令 |
| G 代码 |
10 | 操作系统 |
| 一铭系统 |
11 | 净重 |
| 1500Kg |
操作简单 细节展示
1．操作系统：一铭定制系统（免编程，模块化参数）
2．电机及驱动器：进口交流伺服（X轴1000w Y轴1000w Z轴1000w）
3．主轴电机：6.0kw*1台 2.2kw*1台
4．变频器：7.5kw/380v*1台 2.2kw/380v*1台
5．导轨：台湾进口直线方轨，高防尘、免润滑型滑轨
6．传动方式：X轴齿条、Y、Z轴台湾进口滚珠丝杠
7．床身结构：矩形钢管焊接，铸铝机头结构
8．防尘处理：风琴纸护罩，有效避免灰尘、杂物；保护导轨、丝杠
9．主要电器部件：施耐德
10．电缆线：托链专用电缆
11．润滑：采用自动注油泵，定时供油到各需润滑点
产品视频介绍
YM-型材雕铣机（C 款）
◆YM 智能型材加工中心,各项配备均采用行业领先部件。
◆采用风冷电主轴，驱动系统采用进口大功率伺服电机。
◆台湾一铭定制系统，模块化参数，傻瓜式操作，操作简单易上手。
◆CNC 数字控制，具有断点记忆功能，保证在意外(断刀)或隔天情况下继续工作。
◆整体纲结构焊接回火时效处理，坚固不变形。X Z 主体铸造结构，切削力度强，精度更高。
切割样品
◆极简门、生态门等家具行业，型材加工。
◆机械加工行业：铜铝等软金属的加工。
◆型材制品：音响、游戏机柜、电脑桌、缝纫机台、乐器。
